Motůrek z HDD

[Funstorm007]

Zdravím, rozebral jsem nefunkční HDD a vytáhl z něj morůrek. Je to starý disk s 5400 rpm. Dal by se použít třeba jako větráček do PC? Vrtuli bych si udělal ale otázka zní, jestli bude fungovat napájení. Kolik si vůbec takový motůrek bere?

[Speed_dead]

Nejspíš bude mít napájení 12V. Ale otázka jaký jsi vytáh. Podle mě tam budou motorky dva. Nebo se pletu? Jeden na točení s HDD a druhý na seekování. Ten druhý bude stopro krokový. Pokud má motorek víc jak dva dráty, tak good luck. Jelikož je to krokový motorek a k tomu budeš muset postavit řídící elektroniku. Vrtuli by jsi koupil a nebo vyráběl. Nevím jak u tvýho motorku, ale například u DVD-R má motorek průměr tak 10cm a výšku tak 1cm. Na to je motorek docela slabý, aby utáh nějakou 20cm vrtuli.

[Funstorm007]

Tak, motůrek je na rotaci ploten a ve velký tak 5 cm v průměru a 1 cm vysoký. Motůrek na seekování myslíš jako na otáčení hlavy? Jinak, měl by to být tento HDD: http://www.geeks.com/details.asp?invtid=ST3160022ACE-R&cat=HDD

[mmmartin]

Pokud to chceš dělat z pouhé radosti z bastlení, proč ne. Uvědom si ale, že dnes lze koupit ventilátor - dobrý značkový ventilátor s měřením a autoregulací otáček podle teploty - za necelou stovku.

[Speed_dead]

Motůrek na seekování myslíš jako na otáčení hlavy

Hlava se podle mě neotáčí, ale posouvá, ale to je věc názoru.

Teď jde hlavně o to, kolik drátů má ten vykuchaný motorek. Pokud dva, je to v pohodě. Pokud víc, tak to bude horší. Zkus sem postnou foto, ať víme, co si vlastně získal.

Pokud to chceš dělat z pouhé radosti z bastlení, proč ne

Dneska skoro nikdo nebastlí, jen navrhuje vše přes PC. A to je škoda, takže proč člověka, co si chce pohrát ho v tom nepodpořit.

[iDkcz]

Co já vím, tak motůrky z CD mechanik se používají i jako amatérské motory do RC letadel. Po přetočení vinutí podle návodu to opravdu běhá :)

[Funstorm007]

Tak, "dráty" má tři. Zde je foto:

[Speed_dead]

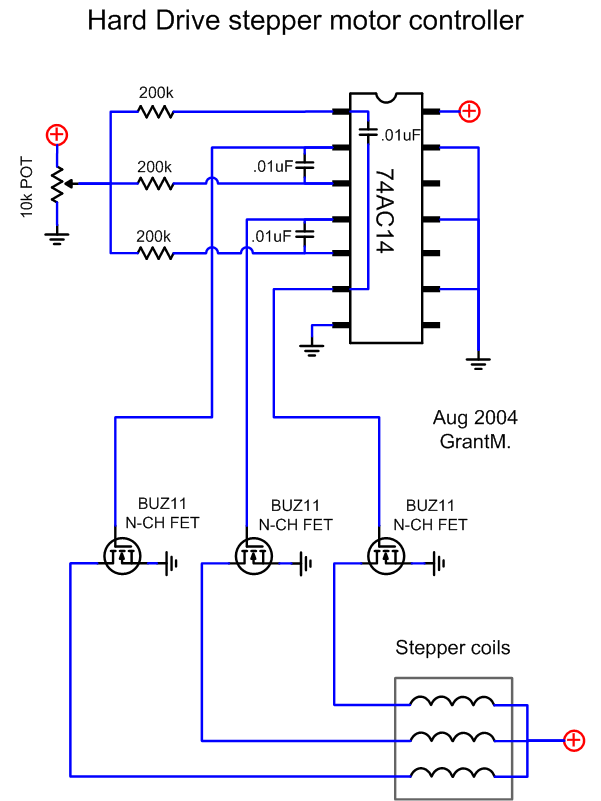

Tady jsem našel už něco konkrétnějšího. A je tam i následující zapojení. Na to, že to zapojíš na 12V či 12V a 5V stejnosměrný a bude to fungovat, to nejspíš zapomeň, Zas tak jednoduchý to bohužel nebude.

Zapojení HDD motorku

Edit: Zapojení není nějak extra složitý, ale ten integráč není úplně běžný, nicméně se dá koupit například v GES. Maj ho tam ale jen na objednávku. Zbytek jsou vcelku běžný součástky.

[Funstorm007]

No ale tak já bych ho mohl napojit na něco v PC ne? Myslím že tam byl ještě jeden konektor pro větráček ještě volný, to by nešlo?

[Speed_dead]

Pokud by sis pročet ten odkaz, co jsem ti sem napsal, tak by si věděl, že po připojení na stejnosměrný napětí se to jen pootočí a víc nic. Doufám, že tím volným konektorem na větráček si nemyslel konektor na základní desce. Tam by si měl dost velkou šanci něco odpražit. Ještě tak to zkusit zapojit na zdroj v pc, ale pokud máš nějaký Eurovase, Redstar apod, tak bych to taky být tebou vůbec nezkoušel nezkoušel. Radši bych si vytáhnul nějaký externí trafo. Používat zdroj v PC na pokusy mě nepříjde úplně bezpečný. Jinak motorek měl brát tak do 10W max. Při rozběhu o něco víc. Klasický ventilátory do PC mají tak do 2W, takže rozdíl je značný.

[faraon]

Jestli to z toho schématu dobře chápu, tak je to třífázový střídavý motor, takže na něco v PC ho asi fakt nenapojíš. Leda bys tam měl nějaký starý sériový nebo paralelní port, do něj postavil převodník, a nějakým programem ho ovládal, tedy nepřetržitě přepínal jednotlivé fáze Pokud to chápu blbě, tak je to krokový motor, a pro něj platí totéž.
To by bylo jednodušší postavit něco s jednočipem, co ten motor bude řídit, možná bys mohl i regulovat otáčky...

[Vlkodlak]

Ten "větrák" s 5400 RPM to by byla síla A toho rámusu pře mřížku. A na pohyb hlaviček pro seek není elektromotorek ale elektromagnety.
