Zapojení lampy

[mmmartin]

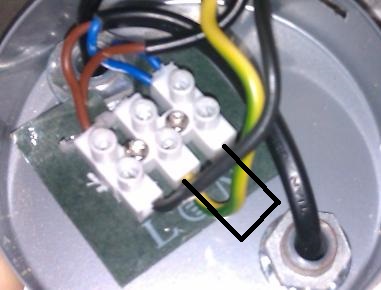

Ne. Žlutozelený nechat na prostřední svorce a tu propojit se svorkou N. Jinak to nebudeš mít chráněný.

[El Diablo]

Jenže tady je to nulák...

[symetrala]

mmmmartin: ale funguje to i tak...a kdyz to neni chraneny, tak jake je riziko, kdyz to tak necham?

--- Doplnění předchozího příspěvku (22 Led 2014 21:20) ---

el diablo co je nulák? Ten modrej?

[mmmartin]

ale funguje to i tak

auto bez brzd taky funguje - až do okamžiku, kdy potřebuješ zabrzdit.

Nejenom nulák: je to nulový a současně ochranný vodič.

[El Diablo]

A jo já si nevšiml té naznačené klemy.

Pokusím se vám to vysvětlit takto:
Slovo "nulák" naznačuje, že takto označený vodič (drát) má stejný potenciál, jako zem. Z fyziky si možná budete pamatovat, že napětí je rozdíl potenciálů. Rozdíl potenciálů mezi "nulákem" a zemí by tedy měl být "nula".

Toto označení se už nepoužívá. U běžně používaných rozvodů jsou tyto vodiče:
1) fázový (napětí proti zemi = 230V)
2) střední (napětí proti zemi = 0V)
3) ochranný (spojený se středním vodičem, napětí = 0V)

Fázový (černý, hnědý, šedý) a střední vodič (modrý) je určen k vedení proudu. Kdykoliv se na nich může vyskytnout nebezpečné napětí, proto jsou považovány za "živé" vodiče.

Ochranný vodič PE (je zelenožlutý) není určen k vedení proudu a slouží k ochraně vodivých částí přístupných dotyku. Propojuje všechny kovové části, které by při poruše (zkrat mezi fází a krytem) mohly být pod napětím. Pokud dojde k dotyku fáze s touto kovovou částí (rupne kabel u žehličky a dostane se fáze na kovovou část), přes tento vodič (nikoliv přez manželku) se poruchový proud uzavře a vyrazí jistič.

http://diskuse.elektrika.cz/index.php?a ... ic=16827.0

[guest]

Proboha zavolej si elektrikáře. Prostřední svorku máš prázdnou a ještě se ptáš?

[Scofield_CZ]

Nejsem nějaký elektrikář, ale dle mých znalostí, by ten Zelenožlutý mělo být uzemění, takže by to němělo mít vliv na to, jestli se světlo rozsvítí, nebo ne.

Blue Spirit: Volání elektrikářů na zapojování lampy je pro Pražáky a pro ty z čech. (né že bych měl něco proti) Sice nevím z kama je tazatel, ale pokud z moravy, tak toto určitě nehrozí. D

[mmmartin]

Pán z El Diablovy citace popisuje současný stav. Byly ale doby, kdy nulový vodič byl současně vodičem ochranným. Ve všech spotřebičích byla kostra spojená s nulovým přívodem, stejně tak do zásuvky vedly jen dva dráty a ochranný kolik byl spojený s pravou dutinkou, na levou dutinku byla přivedená fáze.

[symetrala]

elektrikáře opravdu nepotřebuji :), už to svítí, a zelenozluty jsem na radu pice dal do zdirky N....jinak v tom mam ted zmatek co je co, a jestli to mam nejak propojit jeste s prostredni zdirkou. Pokud je to tedy nechranene, tak by ne zajimalo , co se muze stat, jestli to tak mohu nechat nebo nutne predelat(v tom pripade, jestli je to nejaky vetsi zasah, tak zavolat elektrikare :/?) což se mi opravdu nechce.

[guest]

Jakej zmatek, vždyť vidíš že na postřední svorce z druhé strany nic není tak co bys tam připojoval. Připojit dva dráty je fakt makačka. To jsem dělal když mi bylo 7 let.

[liborek]

Propoj kouskem vodiče, jak píše mmmartin, nebo jen zelenožlutý na modrý/taky se nic nestane/ a je to.Pokud jde o to jak píše, tak to bylo a je ve starších domech úplně normální.Také mám zásuvky v celém domě takhle zapojené a dům kolaudovaný v roce 89.

[Scofield_CZ]

Pán z El Diablovy citace popisuje současný stav. Byly ale doby, kdy nulový vodič byl současně vodičem ochranným. Ve všech spotřebičích byla kostra spojená s nulovým přívodem, stejně tak do zásuvky vedly jen dva dráty a ochranný kolik byl spojený s pravou dutinkou, na levou dutinku byla přivedená fáze.

To už ale budou doby asi trošku delší.
Když se stavil náš rodinný dům před cca 26 lety i více, už byly obvody dělány takto:

Modrý a Hnědy ( nebo černý ) - Tyto dva uzavírali obvod.
Zelenožlutý - což je uzemění, na na funkčnost obvodu vlastně nemá vliv.
