Propojení TV a PC

[guest]

Omlouvám se jestli to bylo již psáno, ale nemám čas. To jak jsi to měl připojený prvně je dobrý a mne to tak funguje. Ale tuším psal Karlos umí to tvá telka?

[Funstorm007]

Myslis S-video? No na televizi konetor neni ale v tom obchode mi rikaly ze to bude 100% fungovat, tak jsem z toho jelen...na televizi uz nic nastavovat nemusim, ze? No a kdyz to pripojim a PC rozpozna novy monitor tak by se mel ozvat, ne? Zkusim to na bedne vo ma primo na sobe konektor na S-video...na ni by to uco melo fachcit...no a pak teda uvidim v cem je chyba. A na te reduci mas IN nebo OUT???

[Marfy]

Na televizi musíš akorát přepnout vstup na AV.Pokud nemá AV,tak na nějakém kanálu se pokusit ten obraz z PC naladit.

[Funstorm007]

Je tam AV1 a AV2...

[Funstorm007]

Takze mam problem...ja tu redukci proste nesezenu...takze je tu jeste jedna moznost...na netu jsem po dost dlouhem hledani nasel toto:



Je to schema zapojeni S-video/cinch podle nehoz bych si redukci mohl udelat sam...tak se ptam:
-je to mozne?
-bude to fungovat?

[mmmartin]

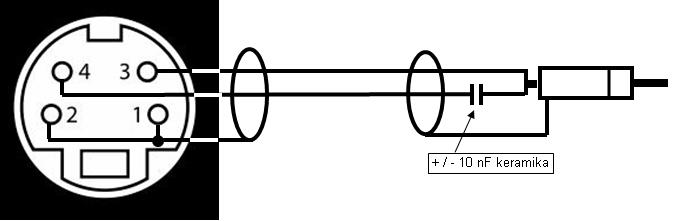

Nebude. Pokud se rozhodneš "převádět" s-video na kompozit, musíš použít redukci podle obrázku.

[karlos]

Zde je popsáno zapojení redukce. Je to sice trochu na "bednu", ale dá to z toho pochopit.

Edit: Než jsem to našel, byl mmmartin rychlejší, tak tedy dodávám krkolomný popis jednoduchého obrázku

[Funstorm007]

No to je na bednu...Jinak zapojit to podle toho schemata co zde uvedl mmmartin by se melo v pripade ze by po obrazovce behali nejake šedé příčné pruhy bo co...jinak to me schema by melo fungovat primo na karty od NVIDIA a co jsem se docital na netu plno lidem to fici tak nevim...a nebo kdyz tak na to koukam vzhledem k tomu ze konektor na me GK ma pinu 7 tak bych to udelal podle tohoto:


Neni tak?

[karlos]

Pak ano, tedy pokud je osazení konektoru opravdu takové, jak naznačuje obrázek. Ten původní čtyřpin byl klasický S-video a tam bys připojením jednoho drátu moc nepochodil. Zapojení dle mmmartina a mého popisu je poctivý převod S-video->kompozitní, kdy se spojí jasová a barvonosná složka signálu.

[Funstorm007]

jj ale ted sem vyhrabal jeste jednu redukci...ta by to mohla podle myho poresit...poslu foto mnt...

[Funstorm007]

Takze:
1. konektor na GK:

2. Jedna strana na redukci:

3. Druha strana na redukci:

[Funstorm007]

Takze nic...tu redukci S-video(7pin)/cinch uz mam ale stejne to nejede takze ted uz fakt nevim...
