Zdravím, potřeboval bych poradit s tvořením voltampérové charakteristiky diody, kde by v grafu byl jak propustný směr tak i závěrný. Byl bych rád kdyby to šlo nějak udělat..přece jen mám udělat několik těchto charakteristik a jejich kreslení by bylo zdlouhavé.

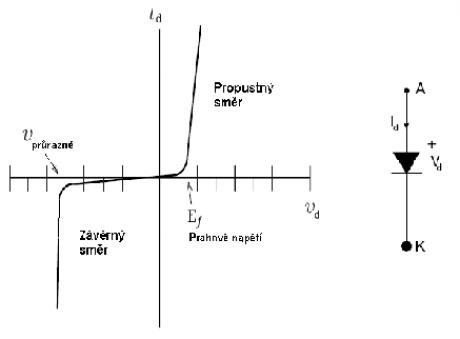

Přibližná podoba:
http://www.romanostroj.estranky.cz/img/ ... -diody.jpg
Voltampérová charakteristika - excel
Moderátor: Mods_senior
-
guest
Re: Voltampérová charakteristika - excel
Dávej pls ty obrázky sem - podle pravidel. M.j. je jistota že tady zůstanou i pro další tazatele.
- Přílohy
-
- charakteristika-diody.jpg (10.52 KiB) Zobrazeno 3702 x
-
d1amond
- člen HW spec týmu
- Příspěvky: 16119
- Registrován: 26 kvě 2008 10:14
- Bydliště: České Budějovice
Re: Voltampérová charakteristika - excel
A co by na tom mělo být složitého? Excel umí záporné hodnoty:)
Stačí si navrhnout potřebnou tabulku hodnot U a I.
Stačí si navrhnout potřebnou tabulku hodnot U a I.
Nikdy neříkej, že to nejde, protože se najde někdo, kdo o tom neví a udělá to!
Chcete si nechat sestavit nový počítač?
Chcete si nechat sestavit nový počítač?
Re: Voltampérová charakteristika - excel
Což to ano, ale potřeboval bych mít pro každý kvadrant jiný měřítko...takhle když je stejné tak na tom není nic moc vidět
-
Uziv00
Re: Voltampérová charakteristika - excel
Nevím jak jsou dnes chytrý excely...já to před mnoha lety řešil pomocnou tabulkou s přepočtenými hodnotami. Popisky os byly v jiném měřítku.
-
